前言：噴礦泉水滅火
不知大家是否還記得，2019年3月，北京密云區曾發生一場規模不小的森林火災，消防局曾調動400多人參與救火。
當時有一篇新聞稿這樣寫道，31日凌晨，森林消防局機動支隊20年經驗的消防員王宏玉在巡查時發現一處明火，在沒有撲救工具的情況下，用隨身帶的唯一的一瓶礦泉水一口口將明火噴滅。
無獨有偶，2010年4月，東方明珠廣播電視塔發射天線遭雷擊，引起天線外罩燃燒，由于起火點的位置特殊，曲臂消防車也無能為力，為盡快撲滅明火，兩個消防戰士將礦泉水含在口中，朝著起火點噴射，最終將明火遏制住。
很多網友曾在新聞下戲謔留言，森林起火，有水不潑用嘴噴，腦洞大開……東方明珠含水滅火，這是消防戰士，還是奧特曼？
是的，從消防技術角度，一瓶礦泉水潑上去，效果確實不如用嘴噴。
今天要講的就是消防行業的滅火系統之一，高壓細水霧滅火。
2
細水霧滅火的定義
所謂細水霧滅火，顧名思義，就是靠水霧來滅火，有別于氣體滅火和干粉滅火，以及噴水、噴淋滅火。
根據國標《細水霧滅火系統技術規范》（GB50898-2013），細水霧滅火系統主要以水為滅火介質，采用特殊噴頭，在壓力作用下噴灑細水霧進行滅火，是一種滅火效能較高、環保、適用范圍較廣的滅火系統。
細水霧滅火雖然以水為滅火介質，但是卻是以水霧的形式進行滅火，有氣體滅火的基本屬性。
細水霧滅火最早始于上世紀40年代，應用于輪船滅火。因為滅火效果奇好的鹵代烷（哈龍）被證明破壞臭氧層，蒙特利爾議定書要求逐步停止哈龍滅火劑的生產并嚴格限制使用范圍，細水霧被逐步作為替代哈龍氣體滅火的方式之一。
細水霧之所以有氣體的屬性，是因為其水霧直徑很小，達到微米級，根據國標定義，細水霧經噴頭噴出，在噴頭軸線下方1.0m處的平面上形成的直徑Dv0.50小于200µm，Dv0.99小于400µm的水霧滴。
注：Dv是一種以噴霧液滴的體積來表示液滴大小的方法。Dv0.50小于200µm，表示50％的噴霧液滴總體積，是由直徑小于200µm的液滴組成的；Dv0.99小于400µm，表示99％的噴霧液滴總體積，是由直徑小于400µm的液滴組成的，另1％的噴霧液滴總體積，是由直徑大于400µm的液滴組成的。
3
細水霧滅火的原理
談到滅火原理，無非有三種，隔絕空氣（窒息法）、降溫冷卻法、隔離燃燒物法。
細水霧滅火也是將滅火原理發揮到極致。
降溫冷卻：細水霧的水滴直徑很小，很容易氣化，水在氣化過程中可以吸收大量熱量，將可燃物的溫度降低，低于燃點，火也就可以熄滅了。
隔絕空氣：細水霧噴入火場后，迅速蒸發形成蒸汽，體積急劇膨脹1700～5800倍，使可燃物與空氣形成隔絕狀態而窒息。
阻隔作用：細水霧蒸發形成的蒸汽迅速將燃燒物、火焰和煙霧籠罩，在燃燒物周?chē)纬梢坏榔琳?，將燃燒物與周?chē)锲纷韪?，并對火焰的輻射熱具有極佳的阻隔能力。
當然，因為水作為滅火介質，無污染，水量又不像噴淋那么大，又能起到凈化洗滌煙塵、乳化稀釋液體作用。
4
細水霧應用
上一章提到了，細水霧滅火系統的滅火機理是依靠水霧氣化，充滿整個防護空間、降溫或隔絕來滅火，因此適合于封閉空間或半封閉空間的滅火。
細水霧滅火系統用水量少、水漬損失小，可以替代噴淋滅火系統，針對水量、水漬損失等要求較高的場所，比如工業、數據中心、軌道交通、變電站、電信設備、圖書館、檔案館、銀行、實驗室等。
但因為滅火介質是水，在壓力下將水通過噴嘴霧化噴出，對噴嘴的技術和質量要求較高，導致細水霧系統比傳統噴淋系統成本高很多。同時要形成水霧，水質也不能有雜質，否則容易堵塞噴嘴。
注：對于瓶組式細水霧滅火系統，供水的水質不應低于現行國家標準《瓶（桶）裝飲用純凈水衛生標準》（GB17324-2003）的有關規定。
細水霧滅火系統不能用于保護遇水發生燃燒或爆炸等劇烈反應的物質，包括：鋰、鉀、鈉、鎂等活潑金屬，過氧化鉀、過氧化鈉、過氧化鎂、過氧化鋇等過氧化物等。同時，由于液化天然氣等氣體在吸收水的熱量后會(huì )劇烈沸騰，細水霧滅火系統也不能直接用于保護處在低溫狀態下的液化氣體。
5
細水霧滅火系統構成
細水霧滅火系統由水源（儲水池、儲水箱、儲水瓶）、供水動力裝置（泵組、瓶組）、供水管網、控水閥組、細水霧噴頭（開式、閉式）以及火災自動報警及聯動控制系統組成。
6
細水霧滅火系統分類

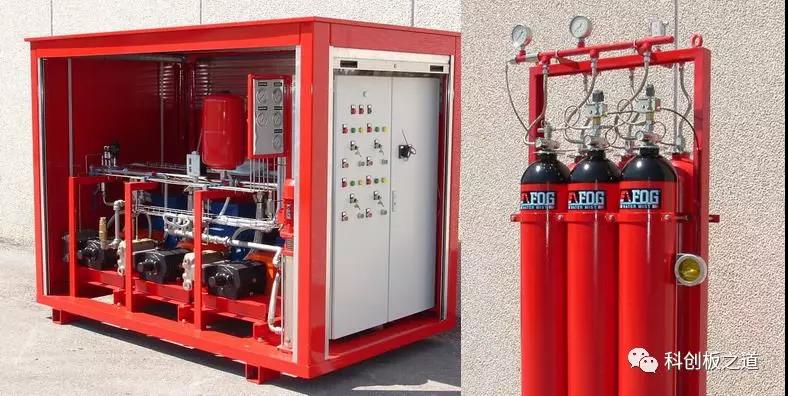

泵組式、瓶組式
細水霧滅火系統按供水方式（主要是按照動力源類型），主要有泵組式和瓶組式兩種形式的產品。
泵組式細水霧滅火系統采用泵組（柱塞泵、高壓離心泵或氣動泵等）作為系統的動力源，將水壓入供水管網中，最終通過噴頭，形成細水霧。
瓶組式細水霧滅火系統采用儲氣瓶和儲水瓶作為容器，分別儲存高壓氮氣和水，系統啟動后，高壓儲氣瓶釋放出高壓氮氣，將水、氮氣混合物壓入供水管網中，最終通過噴頭，形成細水霧。
開式噴頭&閉式噴頭
在細水霧滅火系統中，噴頭是形成水霧的核心部件。細水霧噴頭可分為開式噴頭和閉式噴頭，根據噴頭的不同，細水霧滅火系統可分為開式細水霧滅火系統和閉式細水霧滅火系統。
【左邊為閉式噴頭，右邊為開始噴頭，中間為感溫玻璃球】

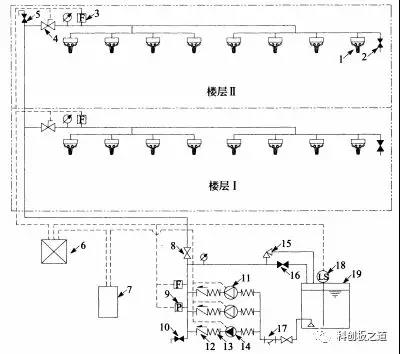

閉式細水霧滅火系統：閉式噴頭以其感溫元件作為啟動部件的細水霧噴頭。所謂感溫元件，是指感溫玻璃球，玻璃球頂住噴頭的密封墊，當發生火災時，球內的液體受熱膨脹而爆裂，管網里的水在壓力作用下自動噴灑，達到滅火效果。
1——閉式細水霧噴頭；2——末端試水閥；3——水流傳感器；4——分區控制閥（常開，反饋閥門開啟信號）；5——排氣閥（常閉）；6——火災報警控制器；7——消防泵控制柜；8——控制閥（常開）；9——壓力開關；10——泄水閥（常閉）；11——消防泵；12——止回閥；13——柔性接頭；14——穩壓泵；15——安全閥；16——泄放試驗閥；17——過濾器；18——液位傳感器；19——儲水箱

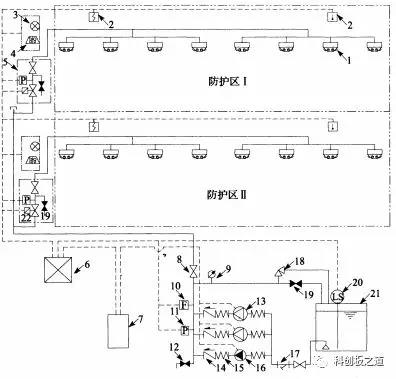

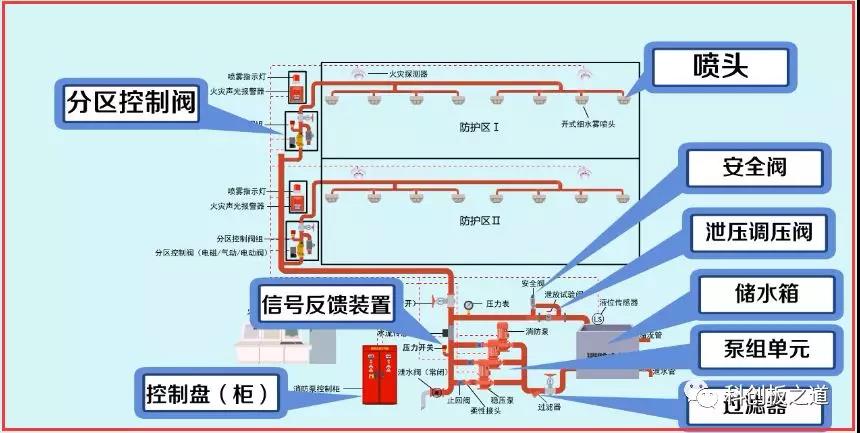

開式細水霧滅火系統：開式噴頭以火災探測器作為啟動信號的開放式細水霧噴頭。所謂開放式，是指的噴頭并未封閉，但必須與火災自動報警系統聯動使用，當現場發生火災，火災自動報警系統收到信號后，控制水閥開啟。
1——開式細水霧噴頭；2——火災探測器；3——噴霧指示燈；4——火災聲光報警器；5——分區控制閥組；6——火災報警控制器；7——消防泵控制柜；8——控制閥（常開）；9——壓力表；10——水流傳感器；11——壓力開關；12——泄水閥（常閉）；13——消防泵；14——止回閥；15——柔性接頭；16——穩壓泵；17——過濾器；18——安全閥；19——泄放試驗閥；20——液位傳感器；21——儲水箱；22——分區控制閥（電磁/氣動/電動閥）
