高壓細水霧自動滅火系統的組成
來源：未知作者：高壓細水霧廠家 發布時間：2018-01-12 15:03:26 點擊： 0
高壓細水霧自動滅火系統由控制子系統和管網子系統兩部分組成。
（1）控制子系統由自動滅火系統集中報警控制盤及現場設備分區滅火控制盤、火災探測器、警鈴、聲光報警器、水泵控制箱、區域控制閥箱、聯動控制設備等組成。
（2）管網子系統包括高壓泵組、穩壓裝置、儲水箱、補水裝置、過濾器、噴頭、輸送管道及其它附件組成。

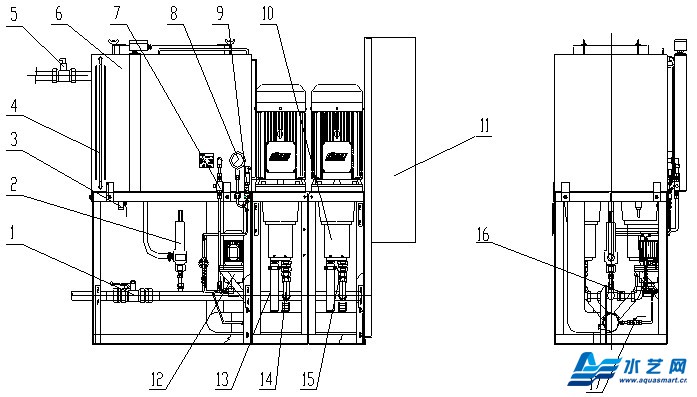

高壓細水霧泵組組成圖
圖中1為主控制閥，2為安全泄壓閥，3為排污閥，4為液位計及液動開關，5為進水電磁閥，6為水箱，7為測試閥，8為壓力表，9為壓力傳感器，10為高壓泵，11為泵控制柜，12為穩壓泵，13為泵進水管，14為泵出水管，15為高壓泵單向閥，16為穩壓泵單向閥，17為穩壓泵檢修閥。
泵組式細水霧滅火系統一般由高壓主泵、備用泵、穩壓泵、電磁閥、過濾器、泵控制柜、水箱組件、供水管網、區域閥箱組件、高壓細水霧噴頭（包括開式、閉式）及火災報警控制系統及補水泵等部件組成。
